手把手教你如何制备新型低卤阻燃PS-HI材料
????????高抗冲聚苯乙烯 (PS-HI) 具有较好的防潮防水性能，良好的力学性能，成型加工性能和尺寸稳定性等，广泛应用于家用电器、电子电器、办公用品等行业。
????????然而，PS-HI 的极限氧指数(LOI) 只有18%，属于易燃材料，燃烧过程中熔融滴落严重且释放大量黑烟，用PS-HI 成型具有防火要求的制件时，必须赋予阻燃性能。
????????PS-HI 材料的阻燃改性经历了较长时间的发展，已经形成了卤系阻燃、磷系阻燃、无机阻燃和粘土阻燃等多种产品种类。
????????卤系阻燃产品技术最成熟，市场应用面最广泛，但卤系阻燃材料易引起环境污染问题，随着人类对环保的日益关注。
????????欧盟制定了更为严格的关于卤系阻燃丙烯腈–丁二烯– 苯乙烯塑料的回收处理标准，全球三大阻燃剂公司雅保、大湖、死海溴加大了无卤阻燃剂的开发。
????????卤系阻燃材料存在模具腐蚀性大，瓦斯气多，材料密度大，成本高等问题，低卤阻燃材料可以很好地弥补这些不足，逐渐成为市场的发展需求。
????????基于无卤阻燃剂的技术现状，如果不添加易成炭的聚苯醚(PPE) 树脂，较难开发出具有市场应用价值的无卤阻燃级别为V-0 的PS-HI。
????????目前无卤阻燃PS-HI 材料只是停留在V-2 阻燃等级的水平，因此为了优化卤系阻燃材料的阻燃性能，开发了一种低卤阻燃PS-HI 材料。
????????
????????拿好小本本，制样开始!

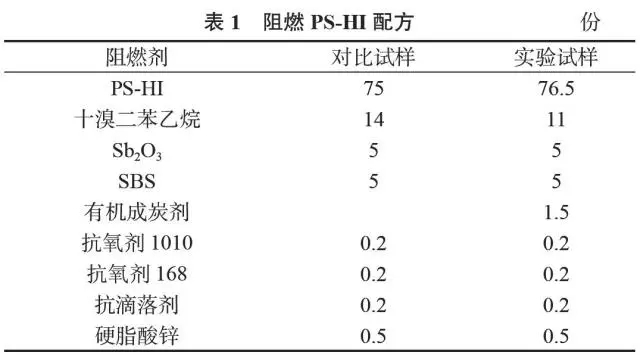

????????将低MFR 的PS-HI 树脂、溴锑阻燃体系、SBS增韧剂、自制的有机成炭剂等按表1 配方加入高速混合机中先进行预混，然后将预混物投入双螺杆挤出机挤出造粒。
????????双螺杆挤出机机筒温度分10 段控制，
????????温度为170~200℃，
????????主机转速1 000 r／min，
????????喂料转速350 r／min。
????????挤出造粒制备阻燃粒料。
????????将该粒料在80℃条件下干燥2~3 h，
????????通过精密注塑机，
????????其注射温度为180~200℃，
????????注塑成标准试样。
????????按照上述方法，想必您已经制备出了一下性能的优质材料了。
????????(1) 成炭剂具有较好的气相阻燃作用，可有效降低溴系阻燃剂的用量，阻燃等级达到V-0 级。
????????(2) 低卤阻燃PS-HI 材料具有较低的密度，较好的热稳定性和高温蠕变性能，较轻的模具腐蚀性，较低的线性热膨胀系数，综合性能优异。
????????(3) 低卤阻燃PS-HI 材料各组分相容性好，具有优异的力学综合性能，性价比较高。
????????您成功了吗?
