总是制备不出性能优良的增韧PA6，是不是忽略了它？
????????对尼龙6进行增韧可以改善其低温下的冲击强度，扩展PA6 材料的应用领域。
????????以PA6、聚烯烃增韧剂、抗氧剂为原料，研究一次挤出和二次挤出制备的增韧PA6 材料的拉伸强度、拉伸屈服强度、断裂伸长率、拉伸断裂强度、室温和–40℃冲击强度?。
????????1 拉伸强度

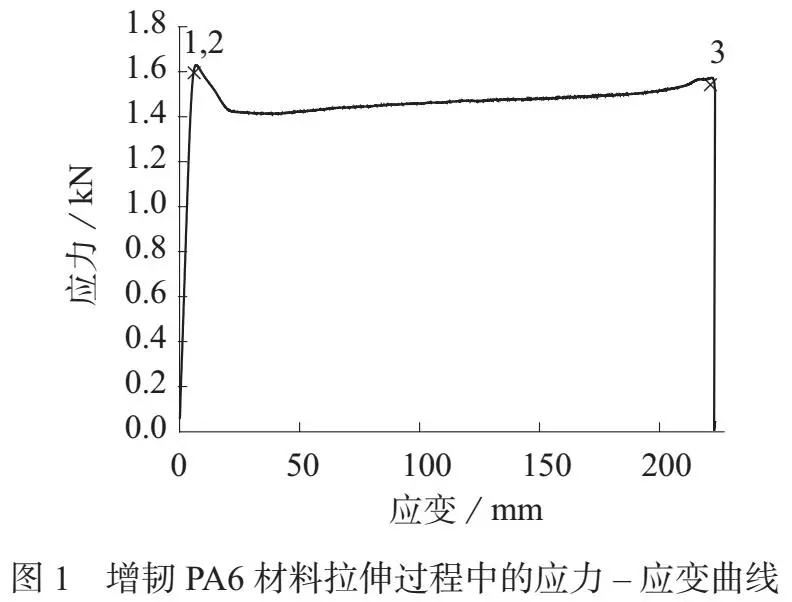

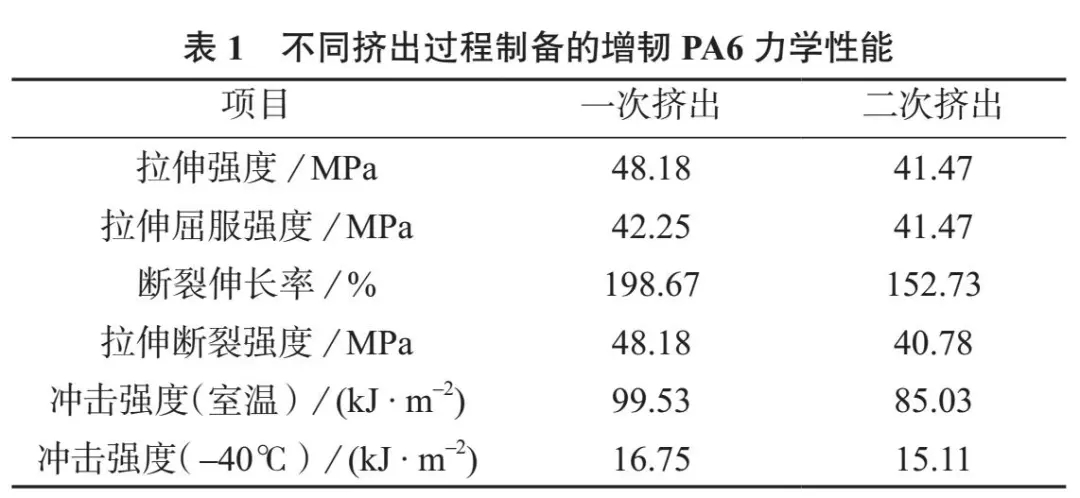

????????拉伸强度在材料拉伸曲线中的位置如图1 中的1 点所示。从表1 可以看到，一次挤出过程得到的增韧PA6 材料的拉伸强度为48.18 MPa，但是经过二次挤出过程后，增韧PA6 材料的拉伸强度下降为41.47 MPa。

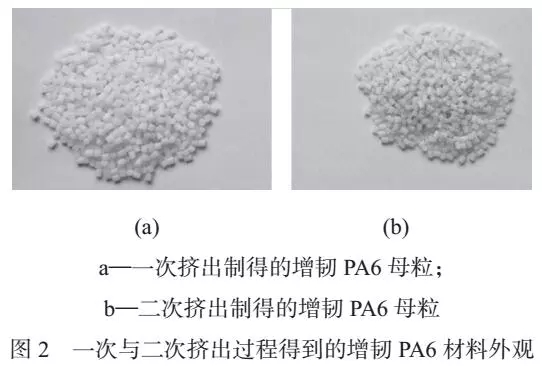

????????在二次挤出过程中虽然加入了与一次过程等量的抗氧剂，但是增韧PA6 材料仍然发生了明显的氧化现象，一次与二次挤出过程得到的增韧PA6 材料外观如图2 所示。从图2 可以看到，二次挤出过程得到的增韧PA6 颗粒颜色明显比一次挤出过程颗粒颜色深，说明二次挤出过程增韧PA6 材料发生了更多的氧化降解，因此二次挤出过程中得到的增韧PA6材料的拉伸强度更低。
????????2? 拉伸屈服强度
????????拉伸屈服强度在增韧PA6 材料拉伸曲线中的位置如图1 中的2 点所示。从表1 可看出，一次挤出过程得到的增韧PA6 材料拉伸屈服强度为42.25 MPa，经过二次挤出过程后，增韧PA6 材料的拉伸屈服强度略有下降，为41.47 MPa。虽然增韧PA6 材料在二次挤出过程中发生了更多的氧化降解，但是对增韧PA6 材料拉伸屈服强度的影响并不大，说明增韧PA6 材料拉伸屈服强度对挤出过程以及氧化降解缺陷不敏感。
????????3 断裂伸长率
????????从表1 可以看到，一次挤出过程得到的增韧PA6 材料的断裂伸长率为198.67%，但是经过二次挤出过程后，增韧PA6 材料的断裂伸长率显著下降到152.73%，下降幅度达到23%。这是由于二次挤出过程得到的增韧PA6 材料发生了更多的氧化降解，造成PA6 链段缺陷增加，使得增韧PA6 材料断裂伸长率显著下降，说明增韧PA6 材料的断裂伸长率对挤出过程以及氧化降解缺陷非常敏感。
????????4 拉伸断裂强度
????????断裂强度在增韧PA6 材料拉伸曲线中的位置如图1 中的3 点所示。从表1 可看到，一次挤出过程得到的增韧PA6 材料断裂强度为48.18 MPa，经过二次挤出过程后，增韧PA6 材料的断裂强度下降到40.78 MPa，这与2挤出工艺对增韧PA6 材料拉伸强度的影响十分相似，说明这一性能对挤出过程以及氧化降解缺陷非常敏感。
????????5 室温冲击强度
????????从表1 可以看到，一次挤出过程得到的增韧PA6 材料室温冲击强度为99.53 kJ/m2，经过二次挤出过程后，增韧PA6 材料的室温冲击强度下降到89.03 kJ/m2，下降幅度达到10%。这说明增韧PA6材料的室温冲击强度对挤出过程以及氧化降解缺陷非常敏感，良好的抗氧剂体系是增韧PA6 材料韧性的良好保障。
????????6 –40℃冲击强度
????????为了满足增韧PA6 材料在低温下也能保持良好的抗冲击性能，需要在低温下( 一般为–40℃ ) 考核增韧PA6 材料的冲击强度。
????????从表1 可以看到，挤出过程对增韧PA6 材料的–40℃冲击强度影响不显著。这说明增韧PA6 材料–40℃的冲击强度对挤出过程以及氧化降解缺陷不敏感，这与室温的冲击强度的影响截然不同，但是随着温度的下降，增韧PA6 材料冲击强度下降非常明显。
