使用钙锌稳定剂注意事项

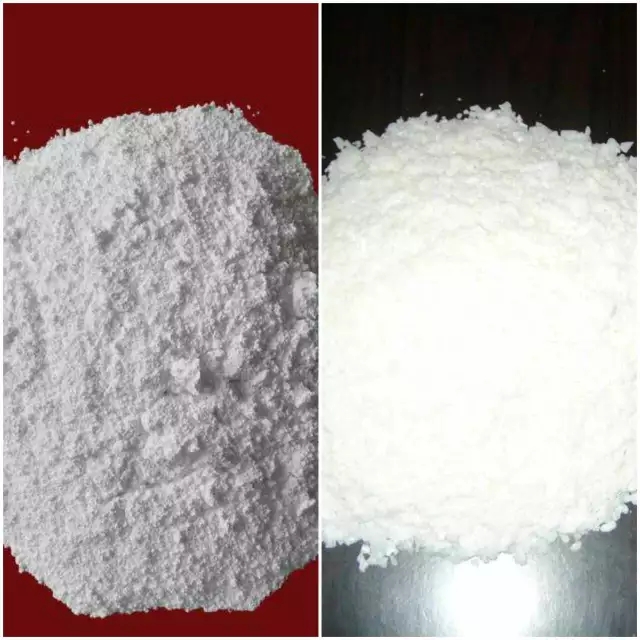

?左铅盐 右钙锌
????????一、钙锌、铅盐稳定剂优缺点
????????1、 铅盐稳定剂
????????优势：
????????热稳定效果好，特别是长期热稳定性良好;
????????电气绝缘、耐候性能好;
????????价格低廉;
????????良好的加工性能适合各种工艺;
????????缺点：
????????色像差，不能用于透明产品!
????????俩字：有毒
????????2、钙锌稳定剂
????????优点：
????????绿色环保产品;

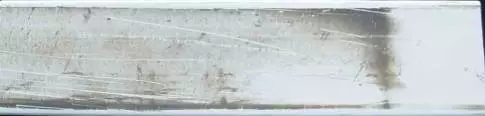

????????彻底解决硫铅污染现象;
?
?????????材料中少量的铅都可能造与空气中的硫结合，特别是高温高湿的地方。
????????良好的切换适应性;如果原来用铅盐稳定剂，更换其它的稳定剂有可能造成交叉污染，但是钙锌稳定剂能够打消你的顾虑。

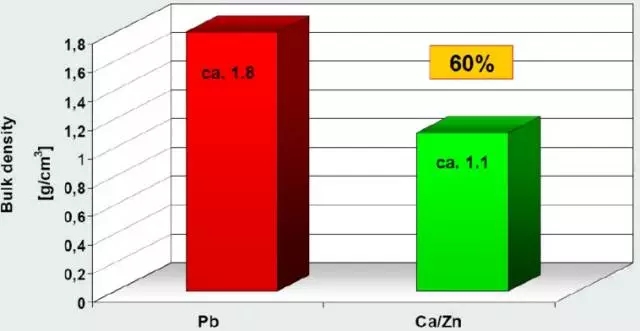

????????比重轻，可适当增加无机填料，降低成本。
????????二、使用钙锌稳定剂注意事项：
????????确认稳定剂配方的绿色环保性;需要注意重金属(铅、镉、锡、钡)的含量是否能够满足产品，符合新国家标准的要求。
????????钙锌稳定剂内润滑作用强，所要添加的外润滑剂要多。这个在下面介绍。

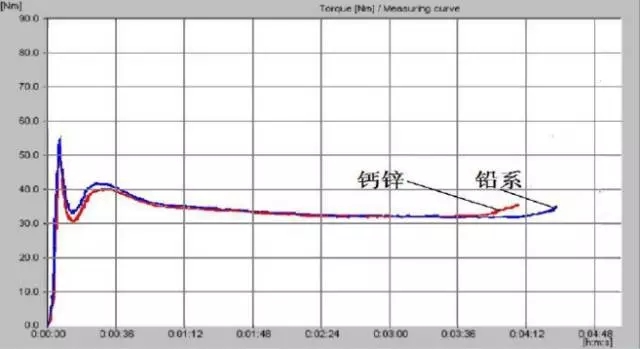

????????钙锌稳定剂的热稳定性比铅盐要弱，加工窗口要窄一些，控制要求更高。
?????????操作过程注意清模周期，钙锌稳定剂润滑剂添加量较多，容易导致析出增加，从而影响到清模周期。对于大规模生产影响更大，要严格挑选稳定剂品种。如果是自有稳定剂，需要配合中后期润滑效果好的PE蜡(如青岛邦尼的108等)或者氧化蜡。还要严格控制真空度，可以减少析出，延长清理模具时间。
????????好的稳定剂的配方和适当的用量对产品的外观、材料性能、耐老化性等影响不大。
????????
????????
????????三、钙锌稳定剂润滑使用特性
????????在用钙锌稳定剂替换铅盐稳定剂的过程中工艺参数要有适当的调整，归根到底是要达到我们需要的材料性能和塑化度。当然这里面要注意，钙锌稳定剂用到润滑剂的量要比铅盐的多。请往下看。
????????首先，我们要了解稳定剂主要成分的差异：
????????铅盐： 3PbO?PbSO4(无机盐)

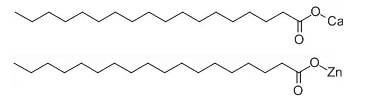

????????钙锌：
?
?????????硬脂酸：
?????????之所以将硬脂酸也拿过来是为了让我们对钙锌稳定剂中成分对润滑性影响有更进一步的了解。
????????之前说过，要保持PVC树脂的塑化均匀性需要内外润滑共同作用，将外部能量较为均匀地传递到PVC树脂上，而硬脂酸起到内润滑作用。看下图，小圆圈代表硬脂酸带极性的羧酸那一头，正是这个头的作用能够让硬脂酸吸附到PVC树脂颗粒上，能够在加工过程中在颗粒的表面翻腾，起到内润滑的作用。
????????硬脂酸钙、硬脂酸锌与硬脂酸的结构相似，多了带电荷的钙离子和锌离子。如何理解带电荷的离子，说白了所说的极性其实就是电荷的吸引力。钙锌离子的电荷大大增强了其极性，要知道在PVC常用的润滑剂中硬脂酸钙、锌等的极性是最强的。这就赋予了其与PVC树脂更强的亲和力，从而减弱或消除了PVC 树脂颗粒内部各层离子键的吸引力，促使PVC相互缠绕的链段易于扩散，形成的滑动层黏度高，摩擦生热大，对机械的力的传递效率高，加速了物料升温，引发树脂过渡塑化。而铅盐自身没有这种影响。
????????也就是说钙锌稳定剂除了有稳定的作用，同时缩短了塑化时间，能够促进塑化。假如原来使用的是铅盐稳定剂，改用钙锌稳定剂，在使用相同的润滑剂(包括稳定剂中的)前提下，用铅盐能够产出合格产品，用钙锌则会促进物料提前塑化，有可能造成不出料的现象。
????????解决的办法：
????????注意硬脂酸用量，能少用就少用，合理选择外润滑剂选择，增加外润滑剂用量，推迟塑化，耐热条件允许的情况下少用润滑剂。严格控制其它材料的性能指标。
