如何对带漆膜PC回收料增韧改性？
????????塑料制件表面喷漆处理可得到靓丽外观，同时可起到?；ぁ⒎阑ぷ饔?，在家电和电工电子等领域已广泛应用。
????????喷漆工艺流程为：喷底漆+烘烤→喷面漆+烘烤+UV固化。底涂赋予颜色、光泽，掩饰产品表面缺陷，UV面涂主要用来提升漆膜的光泽度、丰满度，增加表面硬度及爽滑性。
????????但随着电子电器产品的广泛应用，电器PC回收料也日益增多，针对PC冲击性能较差，易应力开裂的缺点，公牛集团股份有限公司邵景昌、王怡博等对带有漆膜的PC零部件回收料进行了增韧，并研究了底漆漆膜、面漆漆膜对回收料的影响。
????????漆膜的喷涂形式及组分
????????设计聚碳酸酯 (PC) 零部件正反两面分别只喷涂底漆或面漆以及一层底漆漆膜、一层面漆漆膜。涂装后的零部件经破碎机破碎后在双螺杆挤出机上进行熔融造粒，进行对比。
????????底漆主成分为聚甲基丙烯酸甲酯(PMMA)，另有少部分着色用金属粉。面漆主成分为热固性丙烯酸树脂。

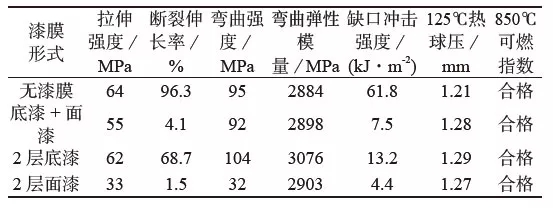

????????底漆和面漆及喷涂形式对回收料性能影响
????????底漆中的脆性PMMA与PC相容性较弱，外加漆膜中无机金属粉的影响，使回收料力学性能出现下降;以热固性丙烯酸树脂为主的面漆不熔不溶，以杂质形式分散在PC中，导致回收料力学性能急剧下降。但回收料的可燃指数都没有受到漆膜的影响。
????????采用的增韧剂和相容剂是什么?
????????甲基丙烯酸甲酯–丁二烯–苯乙烯塑料(MBS)是“核–壳”结构，壳是与PMMA相容性良好的MMA，且MBS与PC也具有一定的界面相互作用，故采用MBS做增韧剂。
????????增容剂马来酸酐接枝苯乙烯–丙烯腈共聚物(SAN-g-MAH)是经环状马来酸酐接枝的化合物，与PC，MBS均具有一定的相容性，以提高组分间相容性。
????????增韧后的效果如何?

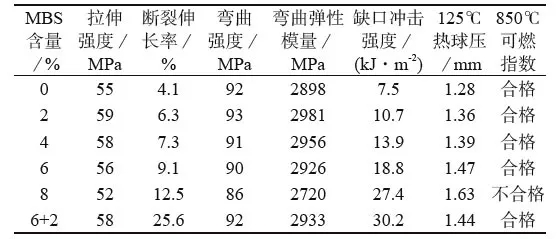

????????当MBS添加量达8%时，可燃性指数出现不合格。在MBS极限添加量6%基础上，添加2%增容剂SAN-g-MAH(下表中6+2所示)可进一步提升回收料的综合力学性能，且可保证可燃性指数合格。

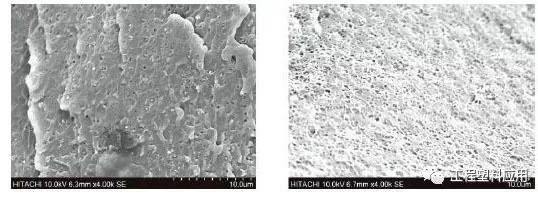

????????右上图为添加6% MBS和2% SAN-g-MAH改性回收料的断面显微形貌，断面十分均匀，出现了小而密的孔洞，形成了较为均一的互穿互锁网状“海绵”相畴体系。进一步提升了MBS增韧效果，回收料力学性能得到明显提升。
