注塑模具设计如何做避空，可参照这7标准！

时间：2020-05-17 09:57 阅读：1053 来源：互联网

一个好的产品，在初始的产品设计就尤为重要，所以在注塑模具设计中，我们知道有很多地方都要避空，那避空的数据是多少呢，下面给大家分享一个模具设计避空标准，仅供参考。

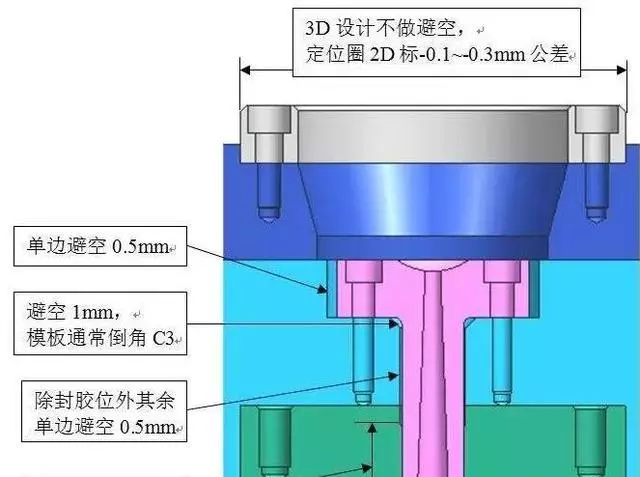

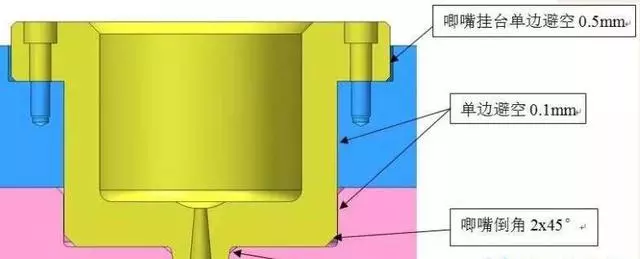

1.唧嘴、定位圈避空标准

/ueditor/jsp/upload/image/20200213/1581557930613016810.png

/ueditor/jsp/upload/image/20200213/1581557954284096877.png

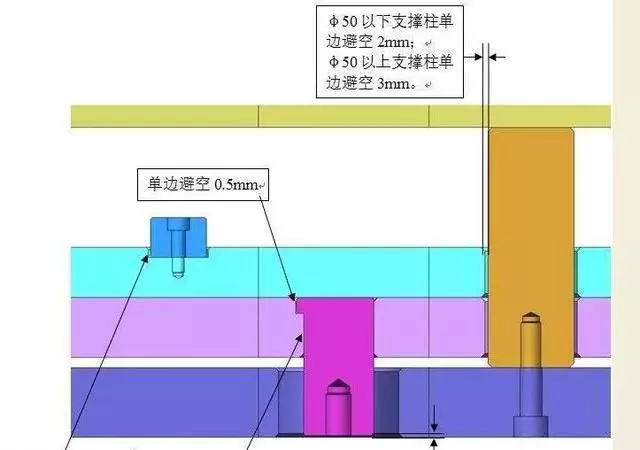

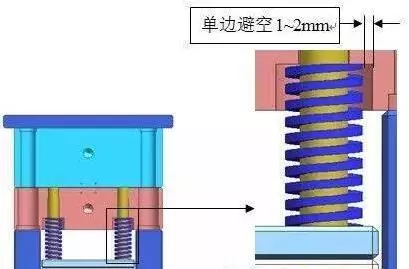

2.支撑柱、顶出块、弹簧孔、避空标准

/ueditor/jsp/upload/image/20200213/1581557978133097707.png

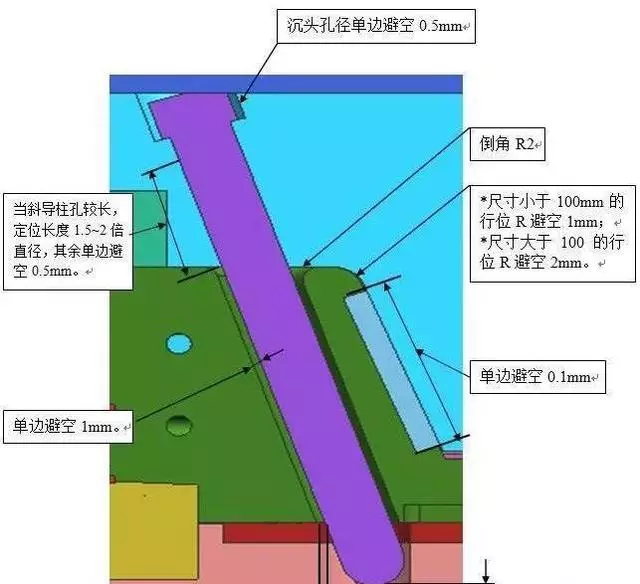

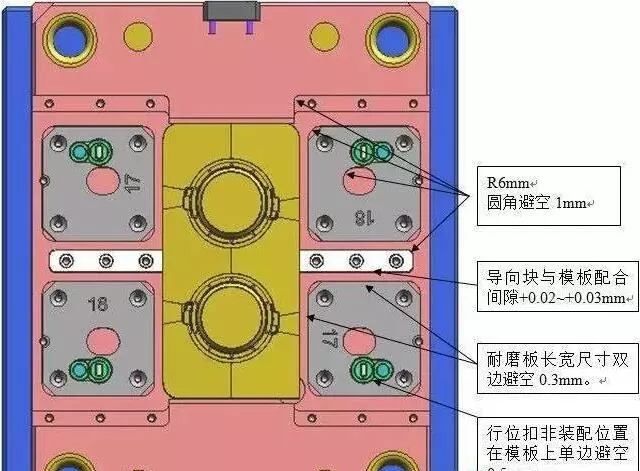

3.行位部分避空规范

/ueditor/jsp/upload/image/20200213/1581558017978019141.png

/ueditor/jsp/upload/image/20200213/1581558039869099733.png

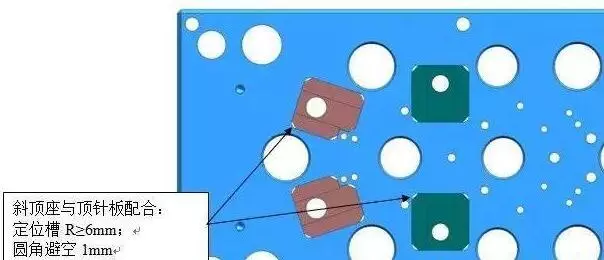

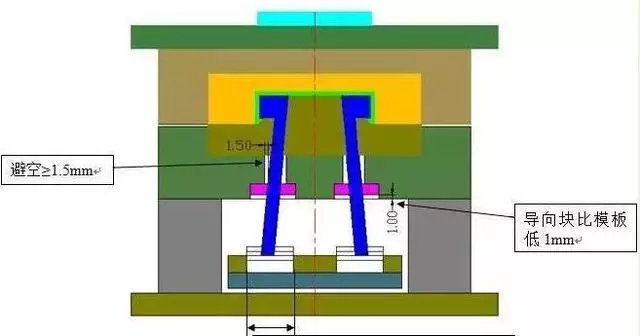

4.斜顶部分避空标准

/ueditor/jsp/upload/image/20200213/1581558079539024761.png

/ueditor/jsp/upload/image/20200213/1581558097921087170.png

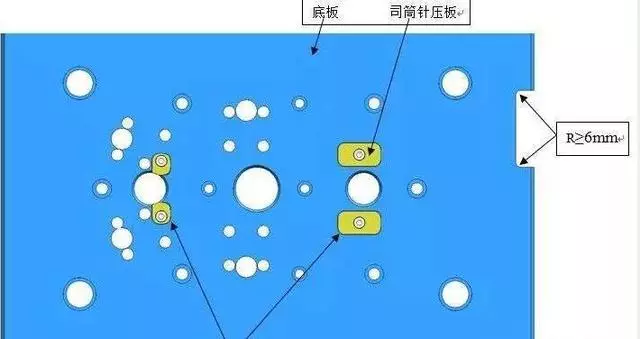

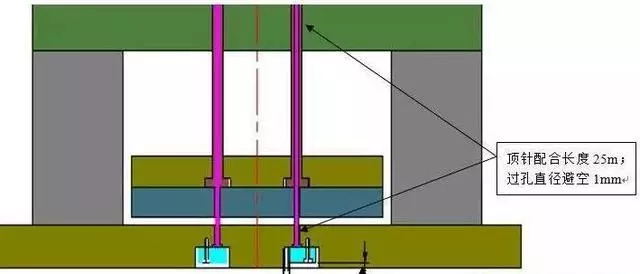

5.司筒针压板避空标准

/ueditor/jsp/upload/image/20200213/1581558116163098302.png


/ueditor/jsp/upload/image/20200213/1581558134410036667.png

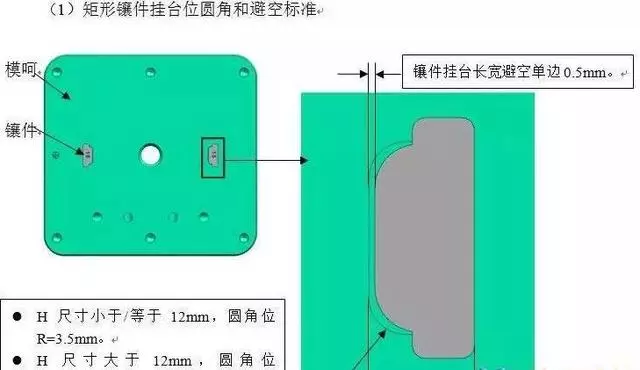

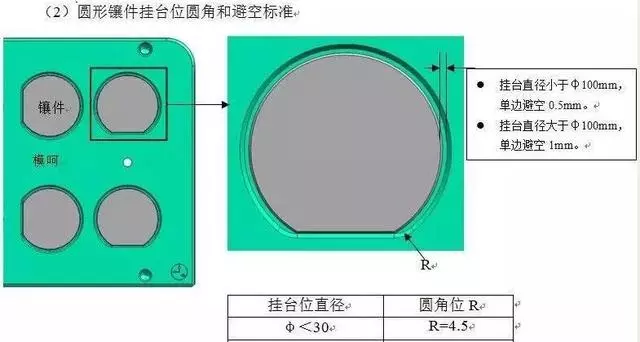

6.内模镶件挂台位圆角位避空标准

/ueditor/jsp/upload/image/20200213/1581558155884018786.png

/ueditor/jsp/upload/image/20200213/1581558175743032150.png

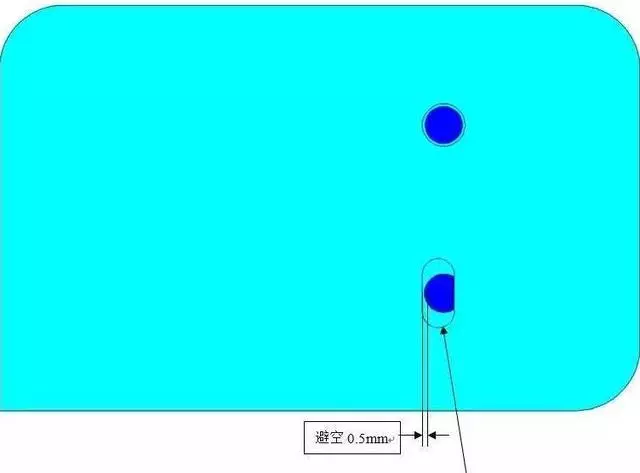

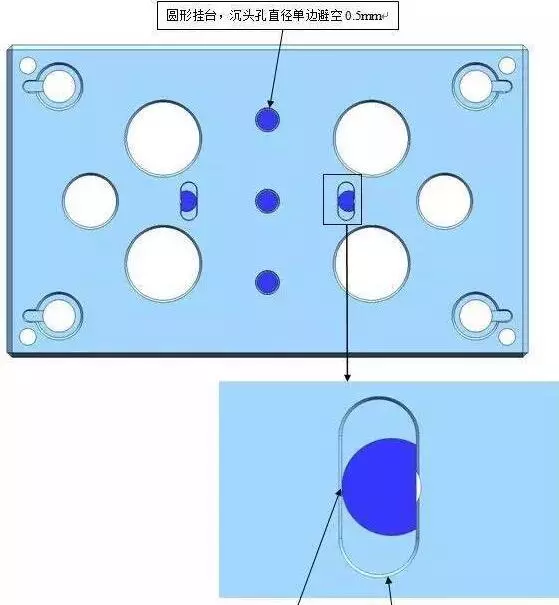

7.顶针挂台位圆角和避空标准

/ueditor/jsp/upload/image/20200213/1581558193348005065.png

/ueditor/jsp/upload/image/20200213/1581558212022073716.png
