6大常用的注塑基本参数计算公式 ，请收好！

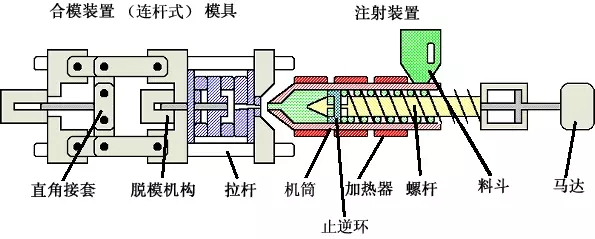

图 注塑机结构简图
1．锁模力??F（TON）?F=Am*Pv/1000
F： 锁模力 TON ? ? Am：模腔投影面积 CM2 ? Pv：充填压力 KG/CM2 ? （一般塑胶材料充填压力在150-350KG/CM2） （流动性良好取较底值，流动不良取较高值） 充填压力/0.4-0.6=射出压力 例：模腔投影面积 270CM2 ? 充填压力 220KG/CM2 锁模力=270*220/1000=59.4TON
2．射出压力??Pi ?KG/CM2?Pi=P*A/Ao
Pi: 射出压力 ? ?P：泵浦压力 ? ?A：射出油缸有效面积 ? ?
Ao: 螺杆截面积 A= π*D2/4 ? ?D：直径 ? ? ? π：圆周率 3.14159 例1：已知泵浦压力求射出压力？ 泵浦压力=75 KG/CM2 ?射出油缸有效面积=150CM2 螺杆截面积=15.9CM2（∮45） Pi=75*150/15.9=707 KG/CM2 例2：已知射出压力 求泵浦压力？ 所需射出压力=900 KG/CM2 ?射出油缸有效面积=150CM2 螺杆截面积=15.9CM2（∮45） 泵浦压力P= Pi*Ao/A=900*15.9/150=95.4 KG/CM2
3．射出容积??V ?CM3 ? ?V= π*Do2/4*ST
V：射出容积 CM3 ?π：圆周率 ? ? Do：螺杆直径 CM ?
ST：射出行程 CM 例：螺杆直径 42mm ? 射出行程 165mm V= π*4.2*4.2/4*16.5=228.6CM3

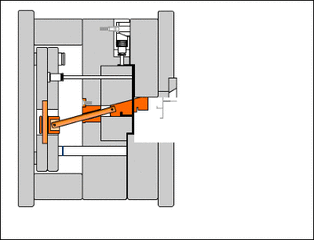

注塑3D动画图
4．射出重量??G ?Vw=V*η*δ
Vw：射出重量 G ? ?V：射出容积 ? ?η：比重 ? δ：机械效率
例：射出容积=228.6 CM3 ? 机械效率=0.85 ? 比重=0.92 射出重量 Vw=228.6*0.85*0.92=178.7G
5．射出速度??S ?CM/SEC ??S=Q/A
S：射出速度 ?CM/SEC ?Qr：泵浦吐出量（每回转/CC）CC/REV
A：射出油缸有效面积 CM2 ? Q=Qr*RPM/60 (每分钟/L) Q：泵浦吐出量 ? RPM：马达回转数/每分钟 例：马达转速 1000RPM ? 泵浦吐出量85 CC/REV 射出油缸有效面积 140 CM2 ? S=85*1000/60/140=10.1 CM/SEC
6．射出率?Sv G/SEC ??Sv=S*Ao
Sv：射出率G/SEC ?S：射出速度CM/SEC ?Ao：螺杆截面积
例：射出速度=10CM/SEC ?螺杆直径∮42 面积=3.14159*4.2*4.2/4=13.85CM2 Sv=13.85*10=138.5G/SEC
